1、熔焊——加热欲接合之工件使之局部熔化形成熔池，熔池冷却凝固后便接合，必要时可加入熔填物辅助，它是适合各种金属和合金的焊接加工，不需压力。

2、压焊——焊接过程必须对焊件施加压力，属于各种金属材料和部分金属材料的加工。

3、钎焊——采用比母材熔点低的金属材料做钎料，利用液态钎料润湿母材，填充接头间隙，并与母材互相扩散实现链接焊件。适合于各种材料的焊接加工，也适合于不同金属或异类材料的焊接加工。

19世纪末之前，唯一的焊接工艺是铁匠沿用了数百年的金属锻焊。最早的现代焊接技术出现在19世纪末，先是弧焊和氧燃气焊，稍后出现了电阻焊。

20世纪早期，第一次世界大战和第二次世界大战中对军用设备的需求量很大，与之相应的廉价可靠的金属连接工艺受到重视，进而促进了焊接技术的发展。战后，先后出现了几种现代焊接技术，包括目前最流行的手工电弧焊、以及诸如熔化极气体保护电弧焊、埋弧焊(潜弧焊)、药芯焊丝电弧焊和电渣焊这样的自动或半自动焊接技术。

20世纪下半叶，焊接技术的发展日新月异，激光焊接和电子束焊接被开发出来。今天，焊接机器人在工业生产中得到了广泛的应用。研究人员仍在深入研究焊接的本质，继续开发新的焊接方法，并进一步提高焊接质量。

金属连接的历史可以追溯到数千年前，早期的焊接技术见于青铜时代和铁器时代的欧洲和中东。数千年前的古巴比伦两河文明已开始使用软钎焊技术。公元前340年，在制造重达5.4吨的古印度德里铁柱时，人们就采用了焊接技术 。

中世纪的铁匠通过不断锻打红热状态的金属使其连接，该工艺被称为锻焊。维纳重·比林格塞奥于1540年出版的《火焰学》一书记述了锻焊技术。欧洲文艺复兴时期的工匠已经很好地掌握了锻焊，接下来的几个世纪中，锻焊技术不断改进。到19世纪时，焊接技术的发展突飞猛进，其风貌大为改观。1800年，汉弗里·戴维爵士发现了电弧；稍后随着俄国科学家尼库莱·斯拉夫耶诺夫与美国科学家C·L·哥芬（C. L. Coffin）发明的金属电极推动了电弧焊工艺的成型。电弧焊与后来开发的采用碳质电极的碳弧焊，在工业生产上得到广泛应用。1900年左右，A·P·斯特罗加诺夫在英国开发出可以提供更稳定电弧的金属包敷层碳电极；1919年，C·J·霍尔斯拉格（C. J. Holslag）首次将交流电用于焊接，但这一技术直到十年后才得到广泛应用。

电阻焊在19世纪的最后十年间被开发出来，第一份关于电阻焊的专利是伊莱休·汤姆森于1885年申请的，他在接下来的15年中不断地改进这一技术。铝热焊接和可燃气焊接发明于1893年。埃德蒙·戴维于1836年发现了乙炔，到1900年左右，由于一种新型气炬的出现，可燃气焊接开始得到广泛的应用。由于廉价和良好的移动性，可燃气焊接在一开始就成为最受欢迎的焊接技术之一。但是随着20世纪之中，工程师们对电极表面金属敷盖技术的持续改进（即助焊剂的发展），新型电极可以提供更加稳定的电弧，并能够有效地隔离基底金属与杂质，电弧焊因此能够逐渐取代可燃气焊接，成为使用最广泛的工业焊接技术。

第一次世界大战使得对焊接的需求激增，各国都在积极研究新型的焊接技术。英国主要采用弧焊，他们制造了第一艘全焊接船体的船舶弗拉戈号。大战期间，弧焊亦首次应用在飞机制造上，如许多德国飞机的机体就是通过这种方式制造的。 另外值得注意的是，世界上第一座全焊接公路桥于1929年在波兰沃夫其附近的S?udwia Maurzyce河上建成，该大桥是由华沙工业学院的斯特藩·布莱林（Stefan Bry?a）于1927年设计的。

1920年代，焊接技术获得重大突破。1920年出现了自动焊接，通过自动送丝装置来保证电弧的连贯性。保护气体在这一时期得到了广泛的重视。因为在焊接过程中，处于高温状态下的金属会与大气中的氧气和氮气发生化学反应，因此产生的空泡和化合物将影响接头的强度。解决方法是，使用氢气、氩气、氦气来隔绝熔池和大气。接下来的10年中，焊接技术的进一步发展使得诸如铝和镁这样的活性金属也能焊接。1930年代至第二次世界大战期间，自动焊、交流电和活性剂的引入大大促进了弧焊的发展。

20世纪中叶，科学家及工程师们发明了多种新型焊接技术。 1930年发明的螺柱焊接（植钉焊），很快就在造船业和建筑业中广泛使用。同年发明的埋弧焊，直到今天还很流行。钨极气体保护电弧焊在经过几十年的发展后，终于在1941年得以最终完善。随后在1948年，熔化极气体保护电弧焊使得有色金属的快速焊接成为可能，但这一技术需要消耗大量昂贵的保护气体。采用消耗性焊条作为电极的手工电弧焊是在1950年代发展起来的，并迅速成为最流行的金属弧焊技术。 1957年，药芯焊丝电弧焊首次出现，它采用的自保护焊丝电极可用于自动化焊接，大大提高了焊接速度。同一年，等离子弧焊发明。电渣焊发明于1958年，气电焊则于1961年发明。

焊接技术在近年来的发展包括：1958年的电子束焊接能够加热面积很小的区域，使得深处和狭长形工件的焊接成为可能。其后激光焊接于1960年发明，在其后的几十年岁月中，它被证明是最有效的高速自动焊接技术。不过，电子束焊与激光焊两种技术由于其所需配备价格高昂，其应用范围受到限制。

焊接是两种或两种以上同种或异种材料通过原子或分子之间的结合和扩散连接成一体的工艺过程.

促使原子和分子之间产生结合和扩散的方法是加热或加压，或同时加热又加压.

金属的焊接，按其工艺过程的特点分有熔焊,压焊和钎焊三大类.

在熔焊的过程中，如果大气与高温的熔池直接接触的话，大气中的氧就会氧化金属和各种合金元素。大气中的氮、水蒸汽等进入熔池，还会在随后冷却过程中在焊缝中形成气孔、夹渣、裂纹等缺陷，恶化焊缝的质量和性能。

为了提高焊接质量，人们研究出了各种保护方法。例如，气体保护电弧焊就是用氩、二氧化碳等气体隔绝大气，以保护焊接时的电弧和熔池率；又如钢材焊接时，在焊条药皮中加入对氧亲和力大的钛铁粉进行脱氧，就可以保护焊条中有益元素锰、硅等免于氧化而进入熔池，冷却后获得优质焊缝。

各种压焊方法的共同特点，是在焊接过程中施加压力，而不加填充材料。多数压焊方法，如扩散焊、高频焊、冷压焊等都没有熔化过程，因而没有像熔焊那样的，有益合金元素烧损和有害元素侵入焊缝的问题，从而简化了焊接过程，也改善了焊接安全卫生条件。同时由于加热温度比熔焊低、加热时间短，因而热影响区小。许多难以用熔化焊焊接的材料，往往可以用压焊焊成与母材同等强度的优质接头。

焊接时形成的，连接两个被连接体的接缝称为焊缝。焊缝的两侧在焊接时，会受到焊接热作用，而发生了组织和性能变化，这一区域被称作为热影响区。焊接时因工件材料焊接材料、焊接电流等方面的不同。恶化焊接性这就需要调整焊接的条件，焊前对焊件接口处的预热、焊时保温和焊后热处理，可以改善焊件的焊接质量。

另外，焊接是一个局部的迅速加热和冷却过程，焊接区由于受到四周工件本体的拘束而不能自由膨胀和收缩，冷却后在焊件中便产生焊接应力和变形。重要产品焊后都需要消除焊接应力，矫正焊接变形。

现代焊接技术已能焊出无内外缺陷的、机械性能等于甚至高于被连接体的焊缝。被焊接体在空间的相互位置称为焊接接头，接头处的强度除受焊缝质量影响外，还与其几何形状、尺寸、受力情况和工作条件等有关。接头的基本形式有对接、搭接、丁字接（正交接)和角接等。

对接接头焊缝的横截面形状，决定于被焊接体在焊接前的厚度和两接边的坡口形式。焊接较厚的钢板时，为了焊透而在接边处开出各种形状的坡口，以便较容易地送入焊条或焊丝。坡口形式有单面施焊的坡口和两面施焊的坡口。选择坡口形式时，除保证焊透外还应考虑施焊方便，填充金属量少，焊接变形小和坡口加工费用低等因素。

厚度不同的两块钢板对接时，为避免截面急剧变化引起严重的应力集中，常把较厚的板边逐渐削薄，达到两接边处等厚。对接接头的静强度和疲劳强度比其他接头高。在交变、冲击载荷下或在低温高压容器中工作的联接，常优先采用对接接头的焊接。

搭接接头的焊前准备工作简单，装配方便，焊接变形和残余应力较小，因而在工地安装接头和不重要的结构上时常采用。一般来说，搭接接头不适于在交变载荷、腐蚀介质、高温或低温等条件下工作。

采用丁字接头和角接头通常是由于结构上的需要。丁字接头上未焊透的角焊缝工作特点与搭接接头的角焊缝相似。当焊缝与外力方向垂直时便成为正面角焊缝，这时焊缝表面形状会引起不同程度的应力集中；焊透的角焊缝受力情况与对接接头相似。

角接头承载能力低，一般不单独使用，只有在焊透时，或在内外均有角焊缝时才有所改善，多用于封闭形结构的拐角处。

焊接产品比铆接件、铸件和锻件重量轻，对于交通运输工具来说可以减轻自重，节约能量。焊接的密封性好，适于制造各类容器。发展联合加工工艺，使焊接与锻造、铸造相结合，可以制成大型、经济合理的铸焊结构和锻焊结构，经济效益很高。采用焊接工艺能有效利用材料，焊接结构可以在不同部位采用不同性能的材料，充分发挥各种材料的特长，达到经济、优质。焊接已成为现代工业中一种不可缺少，而且日益重要的加工工艺方法。

在近代的金属加工中，焊接比铸造、锻压工艺发展较晚，但发展速度很快。焊接结构的重量约占钢材产量的45%，铝和铝合金焊接结构的比重也不断增加。

未来的焊接工艺，一方面要研制新的焊接方法、焊接设备和焊接材料，以进一步提高焊接质量和安全可靠性，如改进现有电弧、等离子弧、电子束、激光等焊接能源；运用电子技术和控制技术，改善电弧的工艺性能，研制可靠轻巧的电弧跟踪方法。

另一方面要提高焊接机械化和自动化水平，如焊机实现程序控制、数字控制；研制从准备工序、焊接到质量监控全部过程自动化的专用焊机；在自动焊接生产线上，推广、扩大数控的焊接机械手和焊接机器人，可以提高焊接生产水平，改善焊接卫生安全条件。

焊接技术是随着铜铁等金属的冶炼生产、各种热源的应用而出现的。古代的焊接方法主要是铸焊、钎焊、锻焊、铆焊。公元前2500年前古巴比伦人和印度河文明对铜铁金属的热加工和冷加工都已达到较高的水平，能用锻焊、铸焊等焊接法制造金属器具，并刻有文字。这时代表性的文化是哈拉帕文化。

中国商朝制造的铁刃铜钺，就是铁与铜的铸焊件，其表面铜与铁的熔合线婉蜒曲折，接合良好。春秋战国时期曾侯乙墓中的建鼓铜座上有许多盘龙，是分段钎焊连接而成的。经分析，所用的与现代软钎料成分相近。战国时期制造的刀剑，刀刃为钢，刀背为熟铁，一般是经过加热锻焊而成的。据明朝宋应星所著《天工开物》一书记载：中国古代将铜和铁一起入炉加热，经锻打制造刀、斧；用黄泥或筛细的陈久壁土撒在接口上，分段煅焊大型船锚。中世纪，在叙利亚大马士革也曾用锻焊制造兵器。

古代焊接技术长期停留在铸焊、锻焊、钎焊和铆焊的水平上，使用的热源都是炉火，温度低、能量不集中，无法用于大截面、长焊缝工件的焊接，只能用以制作装饰品、简单的工具、生活器具和武器。

19世纪初，英国的戴维斯发现电弧和氧乙炔焰两种能局部熔化金属的高温热源；1885～1887年，俄国的别纳尔多斯发明碳极电弧焊钳；1900年又出现了铝热焊。
20世纪初，碳极电弧焊和气焊得到应用，同时还出现了薄药皮焊条电弧焊，电弧比较稳定，焊接熔池受到熔渣保护，焊接质量得到提高，使手工电弧焊进入实用阶段，电弧焊从20年代起成为一种重要的焊接方法。也成为现代焊接工艺的发展开端。在此期间，美国的诺布尔利用电弧电压控制焊条送给速度，制成自动电弧焊机，从而成为焊接机械化、自动化的开端。1930年美国的罗宾诺夫发明使用焊丝和焊剂的埋弧焊，焊接机械化得到进一步发展。40年代，为适应铝、镁合金和合金钢焊接的需要，钨极和熔化极惰性气体保护焊相继问世。

1951年苏联的巴顿电焊研究所创造电渣焊，成为大厚度工件的高效焊接法。1953年，苏联的柳巴夫斯基等人发明二氧化碳气体保护焊，促进了气体保护电弧焊的应用和发展，如出现了混合气体保护焊、药芯焊丝气渣联合保护焊和自保护电弧焊等。1957年美国的盖奇发明等离子弧焊；40年代德国和法国发明的电子束焊，也在50年代得到实用和进一步发展；60年代又出现激光焊等离子、电子束和激光焊接方法的出现，标志着高能量密度熔焊的新发展，大大改善了材料的焊接性，使许多难以用其他方法焊接的材料和结构得以焊接。

其他的焊接技术还有1887年，美国的汤普森发明电阻焊，并用于薄板的点焊和缝焊；缝焊是压焊中最早的半机械化焊接方法，随着缝焊过程的进行，工件被两滚轮推送前进；二十世纪世纪20年代开始使用闪光对焊方法焊接棒材和链条。至此电阻焊进入实用阶段。1956年，美国的琼斯发明超声波焊；苏联的丘季科夫发明摩擦焊；1959年，美国斯坦福研究所研究成功爆炸焊；50年代末苏联又制成真空扩散焊设备。

焊接的出现迎合了金属艺术发展对新工艺手段的需要。

艺术创造与工艺方法，永远是密不可分的。作为一种工业技术，焊接的出现，迎合了金属艺术发展对新的工艺手段的需要。而在另一方面，金属在焊接热量作用下，所产生的独特美妙的变化，也满足了金属艺术对新的艺术表现语言的需求。在今天的金属艺术创作中，焊接正在被作为一种独特的艺术表现语言而着力加以表现。金属焊接艺术，可以作为一种相对独立的艺术形式，以分支的方式从传统的金属艺术中分离出来，这是因为焊接具有艺术性。
焊接，可以产生丰富的艺术创作的表现语言。焊接通常是在高温下进行的，而金属在高温下，会产生许多美妙丰富的变化。金属母材会发生颜色变化和热变形（即焊接热影响区) ；焊丝熔化后会形成一些漂亮的肌理；而焊接缺陷在焊接艺术中更是经常被应用。焊接缺陷是指焊接过程中，在焊接接头产生的不符合设计或工艺要求的缺陷。其表现形式主要有焊接裂纹、气孔、咬边、未焊透、未熔合、夹渣、焊瘤、塌陷、凹坑、烧穿、夹杂等这是个十分有趣的现象 ：在今天的金属艺术创作中，焊接的艺术性通常体现在一些工业焊接的失败操作之中，或者说蕴藏于一些工业焊接极力避免的焊接缺陷之中。其次，焊接艺术语言是独特的。

一件焊接雕塑，粗的焊缝裸露在雕塑表面，各种不规则的切割痕迹也变成了艺术家优美的艺术语言在很多情况下，由于焊接雕塑所追求的粗糙质朴的风格，金属的锈蚀、瑕疵也大多根据作品的需要特意保留，因此，在焊接雕塑中常常可以感觉到一种非雕琢的、原始的美。

雕塑下部的钢板拼接处的焊缝很粗大，从焊接工艺的牢固性来看，这显然不仅仅是出于对雕塑结实程度的考虑，在这件雕塑中，下部几条扭曲的焊缝已经作为雕塑整体审美的一个重要因素而成为其不可缺少的一部分。从雕塑整体来看，不论是上半部分的文字造型，还是下半部分的肌理处理，到处有扭曲的焊接痕迹的出现，整个作品达到了整体视觉语言的统一。手工等离子切割的方法，利用切割时电流产生的热量，使切割的边缘产生热影响区，这样的话就给亮白色的不锈钢“染”上了一圈略带渐变的色彩了。同时，通过对焊接的规范的调节，割枪喷出的强烈气流，会在切割钢板熔化的瞬间，在切割边缘“吹”起一圈随机形成的肌理。这种随机效果的形成过程，带有一定的偶然性，但又是在一定的焊接规范下，必然产生的现象。从尺寸的角度考虑，尺寸较大的焊接艺术壁饰，可采用半自动CO2气体保护焊，较小的可采用手工钨极氩弧焊。

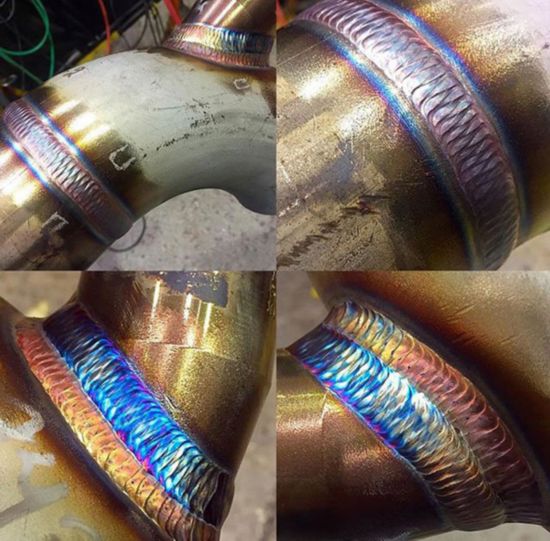

如果把一幅壁饰作品，看成一幅画的话，画面中的点、线、面、黑、白、灰甚至颜色的处理，都可以通过焊接的方法来实现。各种型号、各种材质的金属丝，应用不同的焊接工艺，会在画面上以不同的形式出现。不同金属的颜色不同，不锈钢的亮银色、铝材的亚银色、碳钢的乌亮色，钛钢、青铜、紫铜、黄铜而且就钢材来说，不同的钢材，在高温受热时，会出现不同的颜色变化，即焊接热影响区的不同。另外，切割也是焊接艺术壁饰创作的方法之一，既可以与焊接结合使用，也可以单独使用，这完全取决于创作者的创作意图，和对工艺与效果的掌握程度。以上所述的这些方法综合起来，变化的丰富可想而知。

采用加热和加压或其他方法使热塑性塑料制品的两个或多个表面熔合成为一个整体的方法。

火灾、爆炸事故的原因

⑴焊接切割作业时，尤其是气体切割时，由于使用压缩空气或氧 气流的喷射，使火星、熔珠和铁渣四处飞溅（较大的熔珠和铁渣能飞溅到距操作点5m以外的地方），当作业环境中存在易燃、易爆物品或气体时，就可能会发生火灾和爆炸事故。

⑵在高空焊接切割作业时，对火星所及的范围内的易燃易爆物品未清理干净，作业人员在工作过程中乱扔焊条头，作业结束后未认真检查是否留有火种。

⑶气焊、气割的工作过程中未按规定的要求放置乙炔发生器，工作前未按要求检查焊（割）炬、橡胶管路和乙炔发生器的安全装置。

⑷气瓶存在制定方面的不足，气瓶的保管充灌、运输、使用等方面存在不足，违反安全操作规程等。

⑸乙炔、氧气等管道的制定、安装有缺陷，使用中未及时发现和整改其不足。

⑹在焊补燃料容器和管道时，未按要求采取相应措施。在实施置换焊补时，置换不彻底，在实施带压不置换焊补时压力不够致使外部明火导入等。

防范措施

⑴焊接切割作业时，将作业环境10M范围内所有易燃易爆物品清理干净，应注意检查作业环境的地沟、下水道内有无可燃液体和可燃气体，以及是否有可能泄漏到地沟和下水道内可燃易爆物质，以免由于焊渣、金属火星引起灾害事故。

⑵高空焊接切割时，禁止乱扔焊条头，对焊接切割作业下方应进行隔离，作业完毕应做到认真细致的检查，确认无火灾隐患后方可离开现场。

⑶应使用符合国家有关标准、规程要求的气瓶，在气瓶的贮存、运输、使用等环节应严格遵守安全操作规程。

⑷对输送可燃气体和助燃气体的管道应按规定安装、使用和管理，对操作人员和检查人员应进行专门的安全技术培训。

⑸焊补燃料容器和管道时，应结合实际情况确定焊补方法。实施置换法时，置换应彻底，工作中应严格控制可燃物质的含影实施带压不置换法时，应按要求保持一定的电压。工作中应严格控制其含氧量。要加强检测，注意监护，要有安全组织措施。

内容摘要：作为一种工业技术，焊接的出现迎合了金属艺术发展对新工艺手段的需要。而在另一方面，金属在焊接热量作用下所产生的独特美妙的变化也满足了金属艺术对新的艺术表现语言的需求。

关键词：金属艺术 焊接

艺术创造与工艺方法永远是密不可分的。作为一种工业技术，焊接的出现迎合了金属艺术发展对新的工艺手段的需要。

金属焊接艺术可以作为一种相对独立的艺术形式以分支的方式从传统的金属艺术中分离出来，这是因为：

首先，焊接具有艺术性。

焊接可以产生丰富的艺术创作的表现语言。焊接通常是在高温下进行的，而金属在高温下会产生许多美妙丰富的变化 ：金属母材会发生颜色变化和热变形（即焊接热影响区） ；焊丝熔化后会形成一些漂亮的肌理 ；而焊接缺陷在焊接艺术中更是经常被应用。焊接缺陷是指焊接过程中，在焊接接头产生的不符合设计或工艺要求的缺陷。其表现形式主要有焊接裂纹、气孔、咬边、未焊透、未熔合、夹渣、焊瘤、塌陷、凹坑、烧穿、夹杂等。

其次，焊接艺术语言是独特的。

上述种种焊接缺陷的表现形式以及焊接热影响区，是通过一定规范下的焊接操作形成的，也只有通过焊接的方式才会产生这些艺术语言。焊接艺术作品的表面效果是其它金属加工工艺无法或者很难实现的，因而说焊接艺术具有独特的艺术性。

选用不同的金属材料，使用不同的焊接工艺，焊接的艺术性可以在不同的金属艺术形式中发挥得淋漓尽致：

1. 金属焊接雕塑

在焊接雕塑作品中，焊缝和割痕不是作为一种技术加工的痕迹被动地存在，而是以一种精彩的、不可或缺的表现语言着力地加以体现的。一件焊接雕塑，粗的焊缝裸露在雕塑表面，各种不规则的切割痕迹也变成了艺术家优美的艺术语言……

2. 金属焊接壁饰

如果把一幅壁饰作品看成一幅画的话，画面中的点、线、面、黑、白、灰甚至颜色的处理都可以通过焊接的方法来实现。各种型号、各种材质的金属丝，应用不同的焊接工艺会在画面上以不同的形式出现。

图3所示作品采用的是手工等离子切割的方法，利用切割时电流的热量，使切割边缘产生热影响区，这样就给亮白色的不锈钢“染”上了一圈略带渐变的色彩。同时，通过对焊接规范的调节，割枪喷出的强烈气流会在切割钢板熔化的瞬间在切割边缘“吹”起一圈随机形成的肌理，在切割完成金属冷却后，固化为一道美丽的割痕，与中间平坦光亮的不锈钢板材形成了质感的对比。这种随机效果的形成过程带有一定的偶然性，但又是在一定的焊接规范下必然产生的现象。

从尺寸的角度考虑，尺寸较大的焊接艺术壁饰可采用半自动CO2气体保护焊，较小的可采用手工钨极氩弧焊。

焊接系统的特点

系统结构特点

1. 机械装置

点焊机系统由机械装置、供电装置、控制装置三大部分组成。点焊机为了适应焊接工艺要求，加压机构（焊钳）采用了双行程快速气压传动机构，通过切换行程控制手柄改变焊钳开口度，可分为大开和小开来满足焊接操作要求。通常状态为焊钳短行程张开，当把控制按钮切换到“通电”位置，扣动手柄开关则焊钳夹紧加压，同时电流在控制系统控制下完成一个焊接周期后恢复到短行程张开状态。

2. 供电装置

主电力电路由电阻焊变压器、可控硅单元、主电力开关、焊接回路等组成。我们采用的焊接设备是功率200kVA、次级输出电压20V的单相工频交流电阻焊机。由于多种车型共线生产，焊钳要焊接高强度钢板和低碳钢薄板，焊钳枪臂要传递较大的机械力和焊接电流，因此焊钳的强度、刚度、发热要满足一定要求，并且要具有良好的导电和导热性，同时要求焊钳采用通水冷却，所以选择焊钳电极臂能够承受400kg压力的新型焊钳。

3. 控制装置
